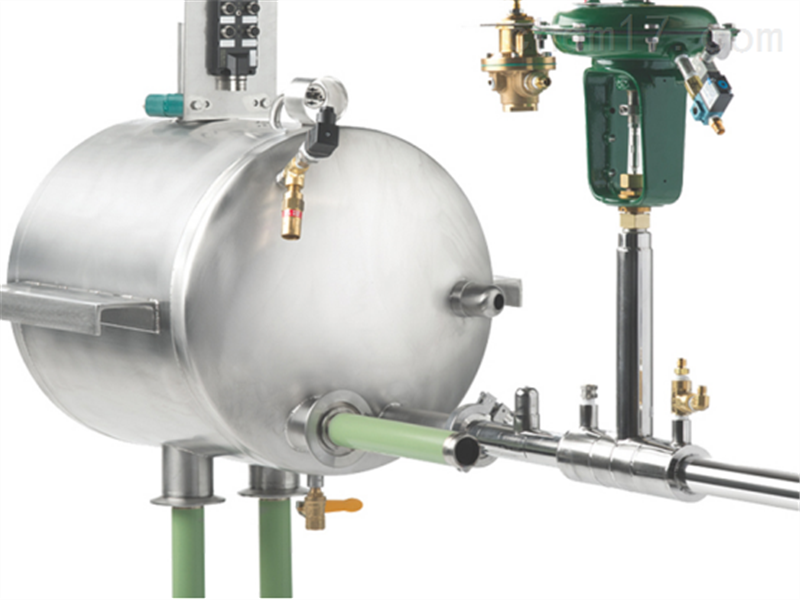

液氮氣液分離器的結構策劃圍繞高效相變控製、低損耗運行和安全可靠性展開，其核心亮點體現在以下幾個方面：
1. 旋風離心分級技藝
切向進料口策劃：利用流體動力學原理使混合介質沿筒壁螺旋上升，借助離心力場達成初階氣液預分離（去除約80%的大粒徑液滴）。
導流葉片創新：內置可調角度的導流板進一步破碎夾帶的霧狀液滴，配合折流擋板延長停留時間，顯著提升細小液滴捕集效率。例如采用鋸齒形邊緣結構可使5μm以下液滴去除率提高至99.5%。
2. 絲網除沫組件集成
多層金屬絲網矩陣排列：選用304不銹鋼或蒙乃爾合金編製的高密度網格（目數≥400目），通過攔截、聚結雙重作用捕獲亞微米級液霧。實驗數據顯示該結構對0.1μm液滴的過濾效率可達98%以上。
自清潔波形策劃：波浪形網面有效增大比表面積的同時減少堵塞風險，配合反吹氣體脈沖可達成在線再生清洗。
二、液氮氣液分離器熱力學性能強化
1. 梯度溫控系統部署
真空絕熱夾套+分段加熱帶配置：外層采用超低溫聚氨酯發泡保溫層維持主體溫度＜-196℃，內設可編程電伴熱帶精準調控不同區段溫度梯度。典型方案是在蒸發段保持10℃溫差以加速相變過程，而在精餾區設置平穩過渡曲線避免二次攜帶。
相變強化塗層應用：在關鍵接觸表面塗覆納米級多孔矽材料，利用毛細管效應促進液膜均勻鋪展，傳質系數提升40%。
2. 動態平衡腔室結構
浮動頂盖補償裝置：基於波紋管密封技藝的彈性連接機構自動適應內部壓力波動（±0.5bar範圍內），確保氣相空間穩定。該策劃使設備在劇烈工況變化時仍能保持分離效率波動小於±2%。
導流筒雙通道布局：中央上升管與環形下降管形成自然循環回路，強化內部對流換熱效果，實測換熱效率較傳統直通型提升35%。
三、液氮氣液分離器模塊化拓展能力
1. 快速拆裝卡扣結構
采用航空級鋁合金鑄造的快卸法蘭系統，配合O型圈預緊裝置，達成單人徒手完成核心部件更換（平均耗時＜8分鐘）；
模塊化策劃幫助串聯多級分離單元，滿足不同純度等級需求（如從工業級到電子級的升級路徑）。
2. 兼容性接口標準化
ISO標準接口適配常見管徑，預留HVAC系統對接端口；
電氣控製系統幫助Modbus RTU/TCP協議通訊，無縫接入DCS或SCADA系統。
四、液氮氣液分離器多重防護機製並聯架構
1.主動泄壓安全閥組：並聯設置彈簧式與破裂片式雙重泄放通道，響應時間＜0.1秒；
2.氧含量在線監測聯動鎖止裝置：當檢測到氧氣濃度超過設定阈值時自動切斷進料泵電源；
3.緊急排空虹吸管路：傾斜角度精確計算確保事故狀態下液體能在重力作用下全排出。
